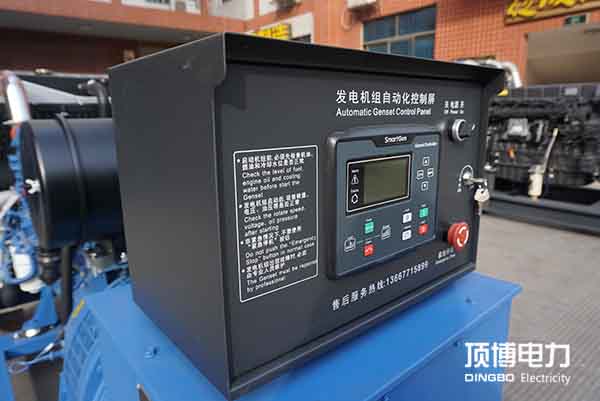

柴油發電機組的控制屏分為普通發電機組控制屏和自動化發電機組控制屏。柴油發電機組控制屏的首要用處是將柴油發電機組輸出的電能分派給用戶負載或用電設備，還還用以指示柴油發電機的運轉狀況和在負載轉變的狀況下堅持發電機的電壓不變。

       在控制屏面板上一般都裝有電壓表、頻率表、電流表、功率表、三相電流轉換開關、三相電壓轉換開關、電壓整定旋鈕和各種指示燈等。對于機油壓力表、機油溫度表、蓄電池充電電流表、水溫表、起動按鈕和起動電鎖等部件，有的根據設計要求直接安裝在控制屏面板上，有的安裝在柴油機儀表盤上。控制屏內部安裝的部件主要與發電機采用的勵磁方式和柴油機的自動控制有關。

       簡單的控制屏內部一般都安裝有電壓調節器、硅整流二極管、變阻器、自動空氣開關和電流互感器等部件，較復雜的控制屏內部還要安裝過載及短路保護裝置、電子調速器、可控硅、繼電器以及各種保險裝置和小型變壓器等電氣設備。
